系統組成
電源： 三相220V±10%，50Hz。
耦合電感1對。
單相變壓器1只，變壓比為220V比36V，功率50W。
三相燈組負載，每相可插入15W燈泡3只。
三相電容負載，0.47uF/400V、1uF/400V、2uF/400V各3只。
三相開關1只。
元件組：有保險絲座3只、鎮流器(20W)1只、啟輝器、電阻、1uF、2uF、4uF電容器等元件。
指針式電壓表頭1只，指針式電流表頭1只。
三相四線漏電斷路器屬選購件，用戶根據具體情況選配。
產品說明

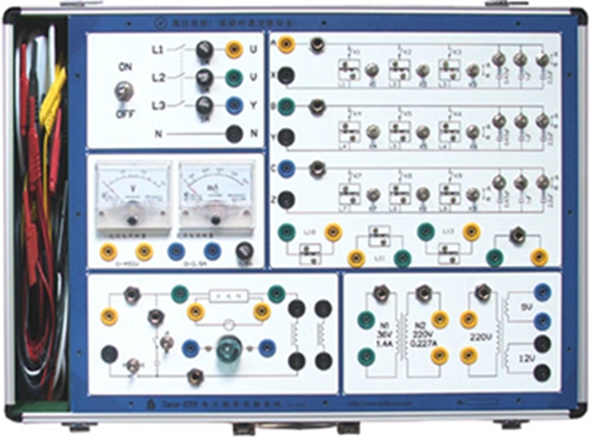

Dais-ETS型電工技術實驗箱主要是進行《電工學》及《電路原理》中的強電部分實驗，如單相交流電路、三相電路、日光燈電路實驗。本實驗箱由模塊單元和元件庫相結合的板面構成，全部采用歐洲標準的安全插座和安全實驗導線， 連線方便，接觸可靠，而且壽命長、效率高，有效預防觸電隱患。實驗面板上印有元件符號及主要參數便于學生識別。實驗箱結構緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷?？蓾M足各類高、中等院校及職業技術類院校開設的電工典型實驗。
