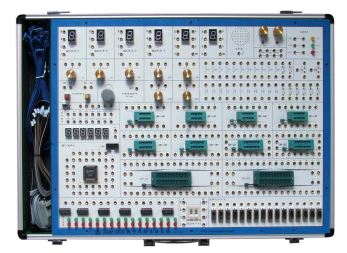

系統組成
電源： 交流輸入：220V±10%、50Hz
固定直流輸出：+5V/2A、-5V/0.5A、±12V/0.5A
可調直流輸出：+1.2V～+12V（/0.5A）
可調直流輸出：-1.2V～-12V（/0.5A）
手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
可調連續脈沖源：0～1MHz。
固定頻率脈沖源16路，輸出為TTL電平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz。
時序脈沖發生電路及啟停控制電路。可產生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
六位高精度數字頻率計，測量范圍：0～9.9999MHz ，誤差<1Hz。
十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
十六位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。
數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用。
揚聲器及驅動電路?？捎米鲿r鐘報時、報警及音樂演奏的發聲裝置。
BCD碼開關二組，提供BCD輸入。
可變電位器6只，阻值分別1K，5K，10K，20K，50K，100K，680K。
開放實驗區，用于擴展實驗、課程設計使用：
?、偬峁?0芯鎖緊插座2只，20芯鎖緊插座2只，16芯鎖緊插座2只，14芯鎖緊插座4只，可插8芯～40芯的各種IC；
?、诜至⒃硬鍏^(qū)，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
③EDA擴展區，配置為Lattice 1016 CPLD。
