一、硬件概述

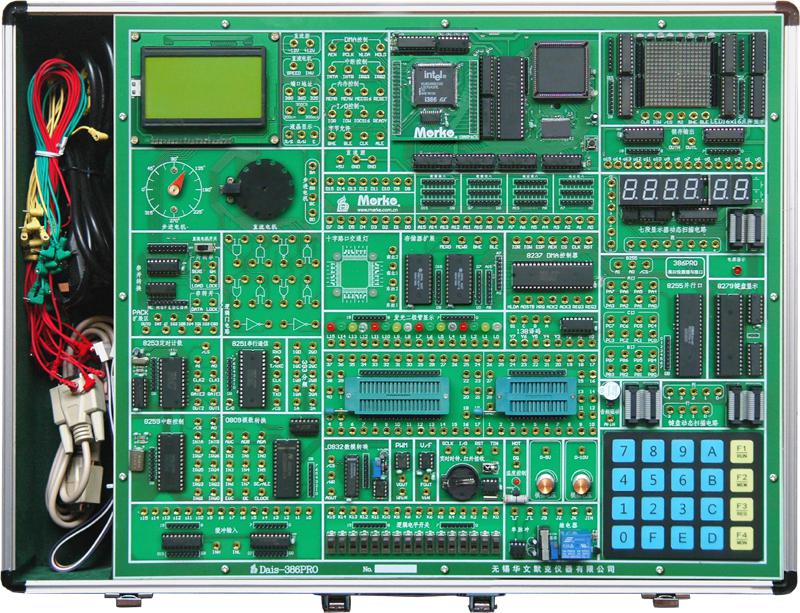

Dais-386PRO現代32位微機原理與接口技術教學實驗系統是Dais-X86的升級換代產品，采用Intel i386EX嵌入式微處理器作為系統核心，全面支持80X86的16/32位微機原理與接口技術的實驗教學，為32位微處理器在微機教學中的運用構建了一個全開放、可開發、易拓展式的實驗環境。
Dais-386PRO的內部總線為32位，外部總線為16位，支持16位I/O和內存讀寫。
二、軟件概述
系統配有MKStudio集成開發環境，支持80X86匯編語言和C語言的源程序級編程與調試，支持寄存器、內存和外設接口芯片的非編程讀寫操作，支持常用的INT 21h功能調用，滿足實模式和保護模式下微機原理與接口的實驗需求。
三、開放特性
系統采用雙核架構，由管理CPU支撐系統集成開發環境的運作，承擔與PC聯機調試時通信數據交換所產生的硬件消耗，呈現給用戶的是一個完整而又透明、資源充分開放的32位微處理器。
四、總線特性
系統開放了總線寬度的動態選擇機制，把內存控制“MECS16”和I/O控制“IOCS16”列入用戶可定義的范圍，為了簡化電路連接，系統對這兩個輸入信號有缺省定義，分別為“16位內存”和“8位輸入輸出接口”，即當用戶擴展16位存儲器時可忽略對“MECS16”端的定義與連接；當I/O輸入輸出接口為8位時也無需考慮對“IOCS16”端的定義與連接。
五、尋址能力
系統構建了全覆蓋的尋址空間，系統內存可融入仼意段的0~1FFFh，實模式的可尋址范圍為16個段的0~1FFFh（其中F000為系統BIOS段），在保護模式以段寄存器作為索引，根據段描述符表定義32位段基址（包括界限及存取權等）與各種尋址方式所確定的32位有效地址相加產生32位內存單元的線性地址，再通過分頁部件形成32位物理地址的全覆蓋（在沒有分頁的情況下視32位內存單元的線性地址為其32位物理地址）。當?shù)?/font>16位IP大于等于2000h時，系統的尋址目標指向外部存儲器擴展空間。
六、擴展能力
系統的內存和I/O擴展以字節操作為基準，把32位微處理器的四個“字節允許”信號BE3~BE0列入擴展定義的范圍，支持字節（8位）、字（16位）、雙字（32位）共三類指令的擴展尋址，并把DMA操作期間的字節定義融入到BE3~BE0選通端，使其擴展特性與微機實際應用無縫結合。
七、兼容特性
系統的微處理核可分離使用，選配標準的PC104工業總線接口板，可將32位微處理核方便的嵌入到PC104的系統中，支持測控系統產品的開發與應用。也可選配51PACK單片機內核模塊或86PACK十六位微機內核模塊，全面支持MCS-51單片機、十六位微機的原理應用與接口擴展實驗。
八、輔助功能
系統可選配高速USB接口的數字虛擬示波器模塊，可用于D/A輸出、串行數據、定時／計數器、輸入輸出等實驗中輸出波形或信號的測量。
九、連線方式
系統提供了扁平線、排線和單線相結合的電路連線方式：數據總線、地址總線、控制總線及8芯以上的接口采用扁平連接或排線連接；讀寫控制、選通端采用單線連接，進一步優化了電路的搭接方式，提高了電路的連接效率。
十、安全特性
系統引出的擴展總線均由隔離器件驅動，“隔離”設計保障了32位微處理核的安全，避免了誤操作、誤連線對CPU造成的損傷；“驅動”設計的目的提高了系統擴展總線的穩定性和可靠性。另外系統內置了具有短路保護、過流保護的高性能穩壓開關電源，進一步保障了系統的安全性。
80X86實模式實驗項目
16位微機原理實驗
1. 系統認識實驗
2. 數制轉換實驗
3. 運算類編程實驗
4. 分支程序設計實驗
5. 循環程序設計實驗
6. 排序程序設計實驗
7. 子程序設計實驗
8. 查表程序設計實驗
9. 輸入輸出程序設計實驗
32位微機原理實驗
1. 32位數據排序?qū)嶒?yàn)
2. 32位數制轉換實驗
3. 32位運算類編程實驗
微機接口實驗
1. 16位內存擴展實驗
2. 8237 DMA控制器16位內存訪問實驗
3. 內部8259中斷控制器實驗
4. 外部8259中斷控制器實驗
5. 簡單I/O設備擴展實驗
6. 8255并行口輸出方波實驗
7. 8255 PA輸入／PB輸出實驗
8. 8255控制交通燈實驗
9. 8253定時／計數器應用實驗
10. 8251串行通信應用實驗
11. A/D模數轉換實驗
12. D/A數模轉換實驗
13. 8279鍵盤掃描及顯示設計實驗
14. LCD 128×64圖形液晶實驗
15. LED 16×16點陣顯示實驗
16. 音頻驅動實驗
17. 步進電機控制實驗
18. 直流電機閉環調速實驗
19. 繼電器控制實驗
20. 溫度閉環控制實驗
21. 串并與并串轉換實驗
22. PWM輸出實驗
23. V/F電壓頻率轉換實驗
24. DS1302實時時鐘實驗
25. 紅外遙控實驗
80X86保護模式實驗項目
32位保護模式下的微機原理實驗
1. 實模式到保護模式的切換
2. 全局描述符及全局描述符表
3. 局部描述符及局部描述符表
4. 任務內無特權級變換的轉移
5. 任務內有特權級變換的轉移
6. JMP/CALL指令實現任務切換
7. 通過中斷門轉移的中斷與異常處理
8. 通過陷阱門轉移的中斷與異常處理
9. 通過任務門轉移的中斷與異常處理
32位保護模式下的內存擴展實驗
1. 無分頁機制的內存擴展
2. 有分頁機制的內存擴展
 |
|||
 |
|||
|
