一、硬件概述

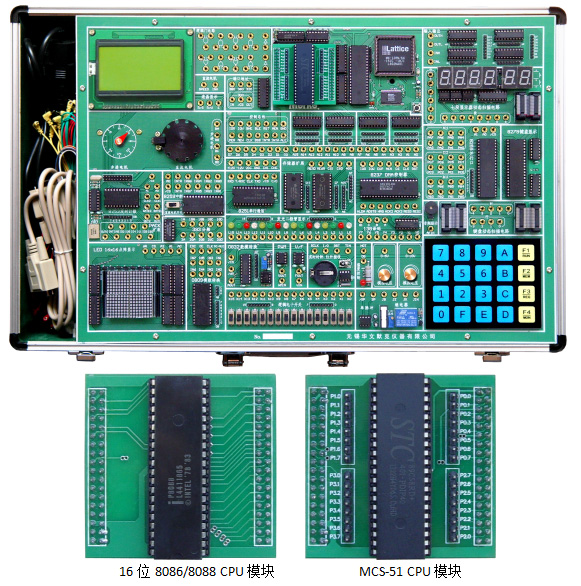

Dais-163C系列通用型原理與接口技術教學實驗系統是Dais-2CPU+的升級換代產品，沿用多核架構技術，全面支持16位微機原理與接口技術、單片機系統的開發與實驗，具有較強的通用性，為原理與接口技術的教學構建了一個全開放、可開發的實驗環境。
二、軟件概述
支持匯編語言和C語言的源程序級編程與調試，支持寄存器、內存和外設接口芯片的非編程讀寫操作，支持X86程序的INT 21h功能調用，滿足實模式和保護模式下微機原理與接口的實驗需求。
三、開放特性
系統采用雙核架構，由管理CPU支撐系統集成開發環境的運作，承擔與PC聯機調試時通信數據交換所產生的硬件消耗，呈現給用戶的是一個完整而又透明、資源充分開放的32位微處理器。
四、總線特性
系統開放了總線寬度的動態選擇機制，把總線寬度控制“BS8”列入用戶可定義的范圍，為了簡化電路連接，系統對該輸入信號有缺省定義，為“16位內存”和“8位I/O”，即當用戶訪問16位存儲器、8位I/O接口時可忽略對“BS8”端的定義與連接。同時將高低字節允許信號BHE、BLE列入擴展定義的范圍，支持字節（8位）、字（16位）、雙字（32位）共三類指令的擴展尋址，并把DMA操作期間的字節定義融入到BHE、BLE選通端，使其擴展特性與微機實際應用無縫結合。
五、通用特性
系統以多核架構技術為支撐，充分支持32位80386、16位8086/8088系列微處理器、MCS-51／96系列單片機，各CPU模塊可按用戶需求進行靈活配置。
六、連線方式
系統提供了扁平線、排線和單線相結合的電路連線方式：數據總線、地址總線、控制總線及8芯以上的接口采用扁平連接或排線連接；讀寫控制、選通端采用單線連接，進一步優化了電路的搭接方式，提高了電路的連接效率。
七、安全特性
系統引出的擴展總線均由隔離器件驅動，“隔離”設計保障了CPU核的安全，避免了誤操作、誤連線對CPU造成的損傷；“驅動”設計的目的提高了系統擴展總線的穩定性和可靠性。另外系統內置了具有短路保護、過流保護的高性能穩壓開關電源，進一步保障了系統的安全性。
八、微機原理與接口實驗項目
微機原理及其程序設計實驗
1. 系統認識實驗
2. 數制轉換實驗
l 十六進制數轉換為十進制數
l 十進制數轉換為十六進制數
3. 碼制轉換實驗
l ASCII碼（數字符）轉換為十六進制數
l 十六進制數轉換為ASCII碼
l ASCII碼（數字符）轉換為十進制數
l 十進制數轉換為ASCII碼
l 十進制數的ASCII碼轉換為BCD碼
l 十進制BCD碼轉換為二進制數
4. 運算類編程實驗
l 二進制雙精度加法運算
l 十進制的BCD碼減法運算
l 乘法運算
5. 分支程序設計實驗
6. 循環程序設計實驗
l 計算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）
l 求某數據區內負數的個數
7. 排序程序設計實驗
l 氣泡排序法
l 學生成績名次表
8. 子程序設計實驗
l 求無符號字節序列中的*值和*小值
l 求N！
9. 查表程序設計實驗
10. INT 21h輸入輸出程序設計實驗
l 顯示A~Z共26個大寫英文字母
l INT 21H功能調用示例程序?qū)嶒?yàn)
l 在C語言使用INT 21h功能調用
l PC鍵盤下傳實驗箱七段碼顯示
l 實驗箱鍵盤上傳PC屏幕顯示
微機接口及其應用實驗
1. 存儲器擴展實驗
2. 8259中斷控制器實驗
l 8259單級中斷控制
l 8259多級中斷控制
3. I/O擴展實驗（8位／16位）
4. 8255并行口實驗
l 8255 A/B/C口輸出方波
l 8255 PA輸入／PB輸出
l 8255控制交通燈
5. 8253定時／計數器應用實驗
6. 8251串行通信應用實驗
7. 鍵盤掃描及顯示設計實驗
l 8279鍵盤與顯示設計
l 8255鍵盤與顯示設計
8. 8237可編程DMA控制器實驗
9. A/D模數轉換實驗
10. D/A數模轉換實驗
11. LCD 128×64圖形液晶實驗
12. LED 16×16點陣顯示實驗
13. 音頻驅動實驗
14. 繼電器控制實驗
15. 步進電機控制實驗
16. 直流電機調速實驗
17. DS18B20數字溫度傳感器實驗
18. V/F電壓頻率轉換實驗
19. PWM輸出實驗
20. DS1302實時時鐘
21. 紅外遙控實驗
九、MCS-51單片機實驗項目
單片機原理實驗
1. 系統認識實驗
2. 數制轉換實驗
l BCD整數轉換為二進制整數
l 二進制整數轉換為十進制整數
3. 運算程序設計實驗
l 多字節加法程序
l 雙字節無符號數乘法
l 雙字節除法
4. 查表程序設計實驗
l 采用查表的方法將16進制數轉換為ASCII碼
l 通過查表實現y=x2
5. 數據排序?qū)嶒?yàn)
6. 位操作實驗
單片機集成功能模塊實驗
1. 數字量輸入輸出實驗
l P1口I/O實驗
l P1口流水燈實驗
2. 中斷控制實驗
l 定時器中斷
l 外部中斷
3. 定時／計數器實驗
l 定時器實驗
l 計數器實驗
4. 串行通信實驗
l 自發自收實驗
l 雙機通信實驗
5. 片內看門狗應用實驗
6. 片內EEPROM應用實驗
單片機接口應用實驗
1. 存儲器擴展實驗
2. I/O擴展實驗
3. 8255并行口實驗
l 8255 A/B/C口輸出方波
l 8255 PA輸入／PB輸出
l 8255控制交通燈
4. A/D 0809模數轉換實驗
5. D/A 0832數模轉換實驗
6. 鍵盤與顯示設計實驗
l 8279鍵盤與顯示設計
l 8255鍵盤與顯示設計
7. LCD 128×64液晶顯示實驗
8. LED 16×16點陣顯示實驗
9. 音頻驅動實驗
10. 繼電器控制實驗
11. 步進電機控制實驗
12. 直流電機控制實驗
13. DS18B20數字溫度傳感器實驗
l 溫度測量
l 溫度控制
14. V/F轉換實驗
15. PWM輸出實驗
16. DS1302實時時鐘實驗
17. 紅外遙控實驗
18. 8251串行通信實驗
19. 8253定時計數實驗
20. 8259中斷控制實驗
 |
|||
 |
|||
|
