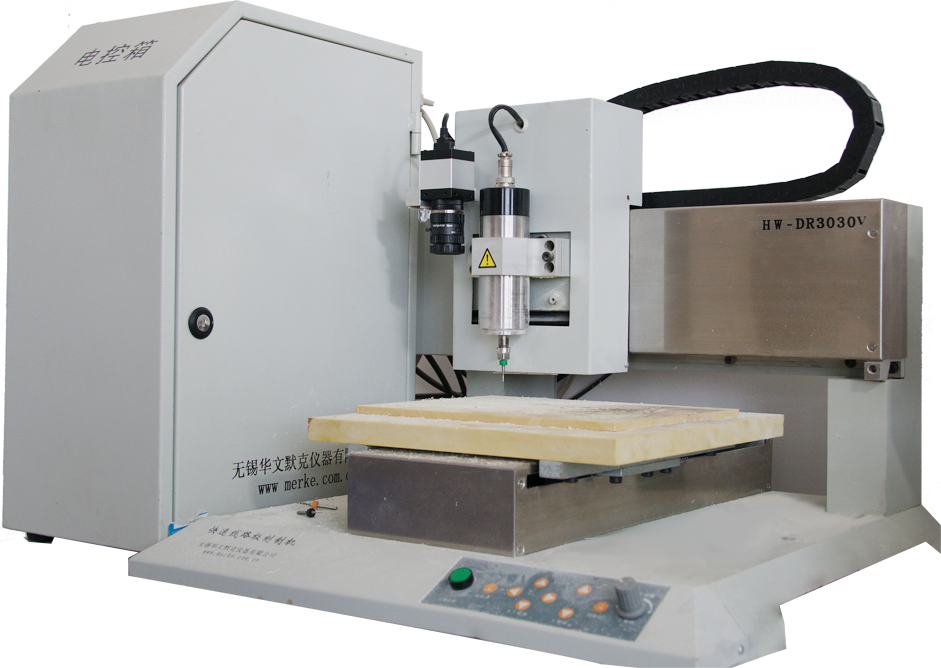

視覺對位雕刻機
一、開發背景
通過近幾年的客戶回訪工作中和生產過程中，反應出的大量信息中，我們仔細研究發現：
1.雕刻機使用定位銷實現翻版，會使雕刻機的工作進度發生微小的變化且會在加工平臺上留下許多定位孔的痕跡，影響加工平臺的使用次數。
2.雕刻機在使用數年后，機械部分的精度會發生微小的變化，會對整體系統的雕刻、鉆孔精度產生一定的影響。
基于上述兩個重要因素，結合現代新興控制技術，提高機器的使用壽命，確保加工精度，我們自主開發一套基于Windows XP、Windows 7操作系統的視覺對位系統軟件。
采用310萬像素的工業相機和百萬像素工業鏡頭，通過USB2.0接口連接電腦，獲取線路板的相關信息，根據獲取的信息與軟件中打開的線路板信息對比，自動調整加工的控制數據，來補償由上述的因素造成的精度誤差。
操作方便，在翻板后，只要在打開加工的PCB圖中，任意選擇2個孔作為相機的捕捉點，再移動雕刻機找到相對應的2孔位，軟件自動計算調整加工數據。這樣就省去打定位銷的步驟了，提高了加工平臺的使用次數了，同時也補償了由于機器使用時間長產生的機械誤差問題。
二、其它重要應用
1.在雕刻中，突然斷電，重新獲取系統加工原點。
2.補償?shù)窨虣C(jī)長時間使用的機械系統誤差，*加工精度。
3.對電路板的制作，沒有統一的順序限制，適應用戶不同制作習慣。
4.可以對已經做好線路的電路板進行鉆孔、割邊。
5.可以補償打定位孔帶來的系統誤差。
6.可以檢查焊好的帶有貼片元器件電路板，是否有焊接錯誤。
7.可以檢查雕刻好的線路板，線路是否有短線的。
